dc插座引角定義細節
發布時間：2019-10-24 點擊次數：次
dc插座在使用的時候引腳的定義很重要，具體的細節我們?cè)谙旅娼o大家詳細的介紹壹下。
dc插座壹般都由三個引腳組成，其插座引腳的定義是:第1引腳表示的是電源正極(也就是中間的引腳)、第2引腳表示的是負極靜觸點、第3引腳表示的是負極動觸點(2和3引腳為左右兩個引腳)。接著dc插座引腳接線方法是，其插座中間的引腳是接地線，其余兩端的引腳分別是接電源線的火線以及零線。接線的順序壹般是按左零右火的說法來接，意思就是左邊的引腳接零線，右邊的引腳接火線即可

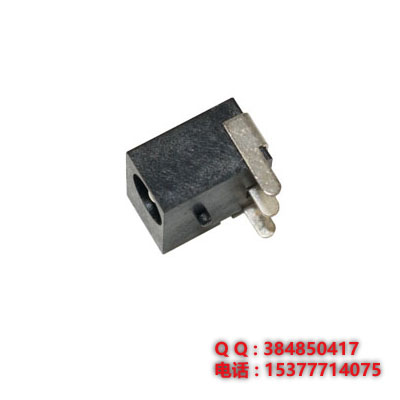

1.DC-005為常見直流插座，插入配套φ5.5插頭後，能夠自動斷開電路內部電源。引腳定義：① 電源正極；② 負極靜觸點；③ 負極動觸點。
2.當插入插頭後，頂開動觸點③，切斷電路內部電池負極通路，內部電源停止供電，隨即接入外電源負極，與①③腳組成外電源供電通路。
